汽车电控单元开发平台

汽车电控单元开发实验室用来学习开发汽车电控单元,学习基于汽车电控系统的真实工作原理及控制算法,以及真实的执行和传感部件、汽车总线,开源的控制系统;提供满足汽车电控原理教学、汽车电控教学、汽车总线教学、某控制系统深入教学需求的控制系统实验箱;所有控制器均可选择51ARM飞思卡尔、英飞凌等汽车级芯片,软件、硬件开源

可用来学习、使用和开发各种嵌入式控制器、深入理解汽车电控硬件、逻辑、算法,掌握基本工程产品设计方法、面板印刷电器原理图和电气接口,可进行信号测量、动手接线训练和功能演示;提供基于SIMULINK的模型例程。

名称

主要功能

加热电动折叠后视镜控制单元研究与教学系统

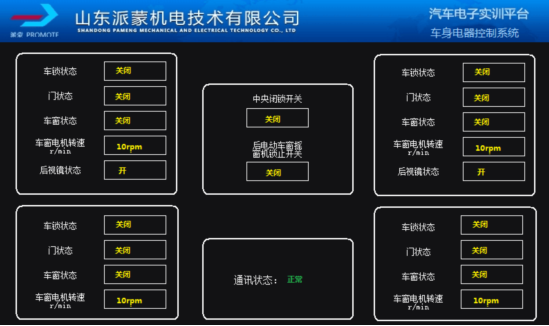

开源电控单元,电机智能驱动,位置限制,按键和控制逻辑,总线线控;7寸真彩组态屏参数显示

电动车窗控制单元研究与教学系统

开源电控单元,电机智能驱动,堵转检测,车窗控制优先级,按键和控制逻辑,总线线控;7寸真彩组态屏参数显示

空调系统控制单元研究与教学系统

开源电控单元,步进电机驱动、页板位置控制、继电器控制、温度环境检测,自动空调控制;7寸真彩组态屏参数显示;7寸真彩组态屏参数显示

自动大灯控制单元研究与教学系统

开源电控单元,光线感应,大灯高压驱动,自动大灯逻辑;7寸真彩组态屏参数显示

汽车自适应前照灯控制单元研究与教学系统

开源电控单元,光线感应、方向盘角度、步进电机、自动角度;7寸真彩组态屏参数显示

电控汽油发动机ECU研究与教学系统

开源电控单元,发动机信号调理、执行器驱动、汽车嵌入式技术、发动机控制技术、CCP标定技术。也可作为研发平台用于研究发动机功率、排放等主流技术相关理论的验证;7寸真彩组态屏参数显示

AMT变速器控制单元研究与教学系统

开源电控单元,全电动型AMT开发平台用来开发、实训换挡机制,帮助学生深入了解动力和传动系统等机械部件和电信号的配合控制,是对汽车电控系统的一个综合实验开发平台;7寸真彩组态屏参数显示

汽车防抱死制动单元研究与教学系统

感器和执行器:车速传感器、开关信号、继电器和电磁阀;开源控制单元;7寸真彩组态屏参数显示

汽车电子稳定系统控制单元研究与教学系统

传感器和执行器:车速传感器、横摆传感器、转向角度传感器、继电器和电磁阀;开源控制单元;7寸真彩组态屏参数显示

电控悬架系统控制单元研究与教学系统

传感器和执行器:车速传感器、转向角度传感器、车高传感器、电机、继电器和电磁阀;开源控制单元;7寸真彩组态屏参数显示

电控转向系统控制单元研究与教学系统

传感器和执行器:车速传感器、扭矩传感器、电机、开源控制单元;7寸真彩组态屏参数显示

汽车中央门锁控制单元研究与教学系统

传感器和执行器:车速传感器、车门信号、组合开关、遥控、继电器和门锁执行器;开源控制单元;7寸真彩组态屏参数显示

安全气囊控制单元实验箱

传感器和执行器:车速传感器、点火开关信号、碰撞传感器、气囊驱动器;开源控制单元;7寸真彩组态屏参数显示

汽车组合仪表技术教学与研究系统

传感器和执行器:车速传感器、油量传感器、水温传感器、开关信号、7寸真彩RGB显示器;开源控制单元;7寸真彩组态屏参数显示

基于模型的教学模块库

以上每种控制单元类产品提供MATLAB\SIMULINK封装传感器采集和执行器控制接口程序库。

                   image.png                                                        image.png





                image.png                                       639.png







产品特点:

学习、使用和开发各种嵌入式控制器;

深入理解汽车电控硬件、逻辑、算法,掌握基本工程产品设计方法;

面板印刷电器原理图和电气接口,可进行信号测量、动手接线训练和功能演示;

提供基于SIMULINK的模型例程。





知识点

教学内容

扭矩传感器

将扭力转化为电信号,双信号故障诊断

方向盘转角

传感器

非接触式多圈绝对角度测量

助力特性图

无助力区、助力变化区、最大助力区。助力和车速关系(助力扭矩系数)

助力电流PID

助力电流和电机控制PWM闭环控制和参数标定
