UWB定位系统

系统概述：PM-6006-MS矿用无线精准定位系统基于UWB精确定位技术和三维GIS技术，提供智慧矿山工业互联网解决方案，由地面中心站、系统软件、综合基站、识别卡等组成，满足矿山安全生产事前防范需要，提供灾后救援支撑数据。

PM-6006-MS综合基站

 光纤连接：单模光纤，支持级联；

无线连接：802.11 B/G/N WIFI，采用外部鞭状天线；

供电方式：12V DC供电；

工作温度：-20℃~75℃；

额定功率：5.5W

防水防尘：IP67

定位距离：400M

精度：≤30CM

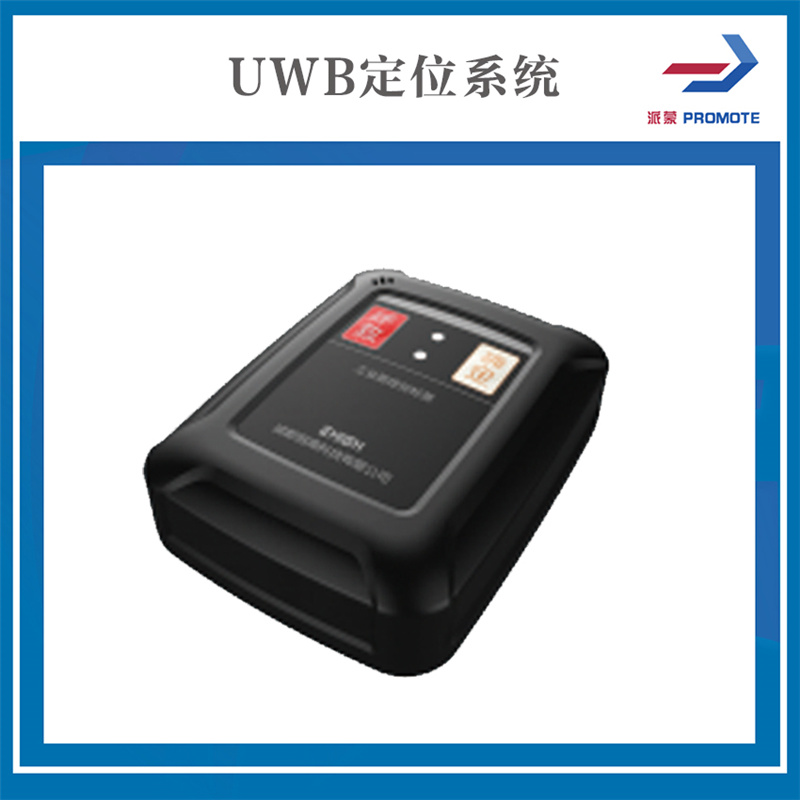

PM-6006-MS矿用本安型识别卡

超声波封壳设计，更安全可靠；

采用壳充电锂电池，壳循环充电不少于500次；

双向通讯，可向井上发出求救报警信号或接收撤离信号；

无线通讯距离远，直线可达400米；

低功耗设计，充满电后可用40天。

主要技术特点

● 井下实景三维：建设1:1的三维立体矿图，井下世界真实还原，采用UWB定位技术（基于TDOA +TOF无线测距定位技术），全矿井定位精度小于30cm；

● 设备性能：系统被测目标最大位移速度≥5m/s；并发识数量≥200张，漏读率≤10-4，人员通过速率≥1000人/小时，误码率≤10-8；系统可接入读卡器（综合基站）数量512台，识别卡数量65000个；

● 传输距离长：识别卡与综合基站之间的无线传输距离≥400m；

● 数据自动备份：双机热备功能，主机故障时，备机自动投入工作，从主机故障到备机投入正常工作时间小于 5 min；

● 电池工作时间长：系统采用可充电电池的标识卡，每次充电保证标识卡连续工作时间40天，电池充电循环次数500次，电池寿命3年。低电量提醒后，仍可继续使用7天；

● 高性能的软件平台：全过程原始轨迹记录及回放；

● 环境监测：综合基站可接入CO、温度等传感器；

● 抗电磁干扰能力强。

六大功能

人员定位管理、车辆定位调度、设备定位管理、井下物联网应用、应急撤离、高性能的软件平台。

产品优势

● 单个系统，多种应用；

● 组网简单，方便施工；

● 精确定位，精准搜救；

● 技术领先，自主研发。

● 井下实测定位覆盖范围更远、精度更高；

● 原系统（区域定位）改造升级；

● 5G融合并下环网传输；

● 生命体征监测；

● 系统功能完备，可扩展，可融合，应用效果突出；

● 完成精确定位系统项目案例多、运行稳定；

● 技术先进、政策支持；

● 符合国家标准要求。
